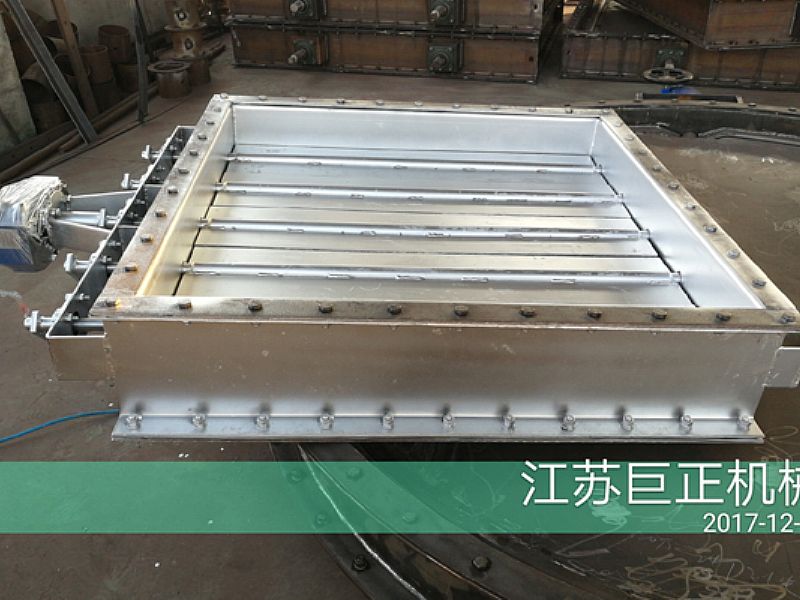

DN4200擋板門

         擋板門是脫硫裝置進入和退出運行的重要設備，分為煙氣脫硫（FGD）主煙氣擋板（包括原煙氣擋板門和凈煙氣擋板門）和旁路煙氣擋板。 擋板門常用于電廠或其它行業中的煙管、風道中做截流介質用，風門啟閉角度90℃，風道擋板門或煙道擋板門，擋板門具有全開全關兩個功能，使系統某一管路介質全部流通或關閉。

         煙氣脫硫擋板門為百葉窗式結構，擋板可分為單擋板或雙擋板二種形式。雙擋板門需設置密封空氣系統，按零泄露設計。單層擋板門，無需設置密封空氣系統，設計密封效率不低于99%。

        為使所有擋板門在設計壓力及設計溫度下具有100%的氣密性，擋板門設有密封空氣通道，并配有密封空氣站（包括密封風機及備用風機），密封氣壓力至少比煙氣大壓力高0、5KPa。為防止冷風進入煙氣系統造成低溫腐蝕，密封風機出口設置二級電加熱器。擋板門的電動或氣動執行機構應安全可靠，其速度應滿足電廠和引風機的運行要求。全部擋板門要求操作靈活、可靠且檢修方便。

        擋板門為葉片結構，每個擋板葉片四周設有不銹鋼密封片。對于雙密封片結構或雙百葉窗結構，當擋板門關閉時，在雙密封片或雙百葉窗間注入密封空氣，以達到有效隔絕前后介質的目的。
