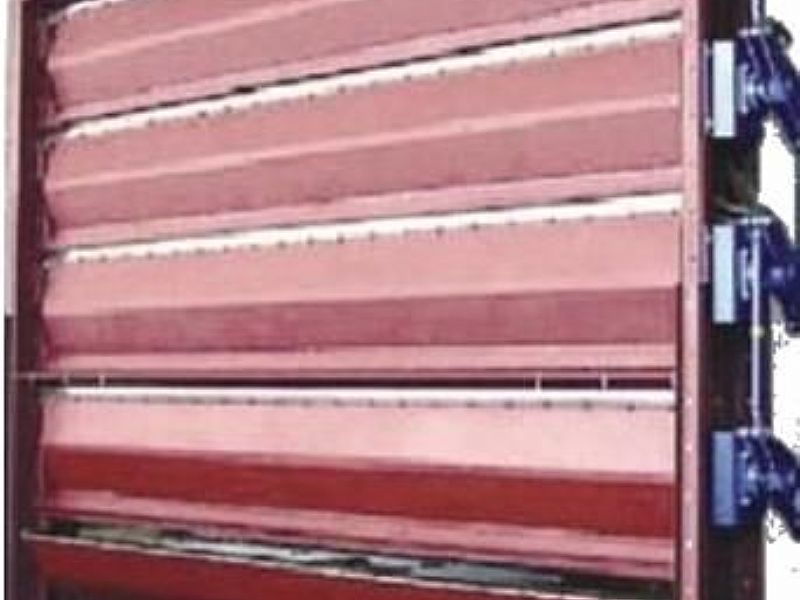

FGD煙氣擋板門是連接鍋爐與FGD裝置的橋梁，它對鍋爐的運行和FGD裝置的壽命都有很大影響。 FGD系統中的擋板門包括FGD系統入口擋板門、FGD系統出口擋板門及旁路擋板門。在脫硫系統正常運行的情況下，從鍋爐電除塵器尾部出來的煙氣，經FGD系統入口擋板門至升壓風機后，再由煙氣換熱器降溫進入吸收塔，脫硫后的煙氣被煙氣換熱器加熱到80℃左右，經FGD出口煙氣擋板門進入煙囪。
FGD系統設有旁路煙道，內設旁路擋板門，當FGD系統檢修、維護或煙氣工況異常時煙氣由旁路煙道直接排入煙囪以確保脫硫系統的安全。電廠與脫硫島之間的隔離和連接是通過煙氣系統中煙氣擋板門的啟閉來實現的，擋板門在保證鍋爐及脫硫系統正常穩定運行及系統設備安全方面起著至關重要的作用。
為使所有擋板門在設計壓力及設計溫度下具有100%的氣密性，擋板門設有密封空氣間隙，并配有密封空氣站（包括密封風機及備用風機），密封氣壓力至少比煙氣極大壓力高0.5KPa。為防止冷風進入煙氣系統造成低溫腐蝕，密封風機出口設置二級電加熱器。擋板門的電動執行器安全保險，其速度要求滿足電廠和引風機的運行要求。全部擋板門要求操作靈活、可靠且方便檢修。
