可變碟簧支吊架

一、彈簧吊架用途和適用范圍：
整定式彈簧吊架(彈簧吊架)有兩大系列，主要分為T1、T2、T3、T4、T5型和TH1、TH2、TH3型(彈簧吊架)，兩系列的(彈簧吊架)基本特性相同，廣泛用于電力、冶金、化工、石油、紡織等工業，在運行中產生熱位移的管道系統及其設備裝置。
可變碟簧支吊架適應荷載范圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度范圍-40℃～120℃。
二、彈簧吊架結構形式和型號表示方法：

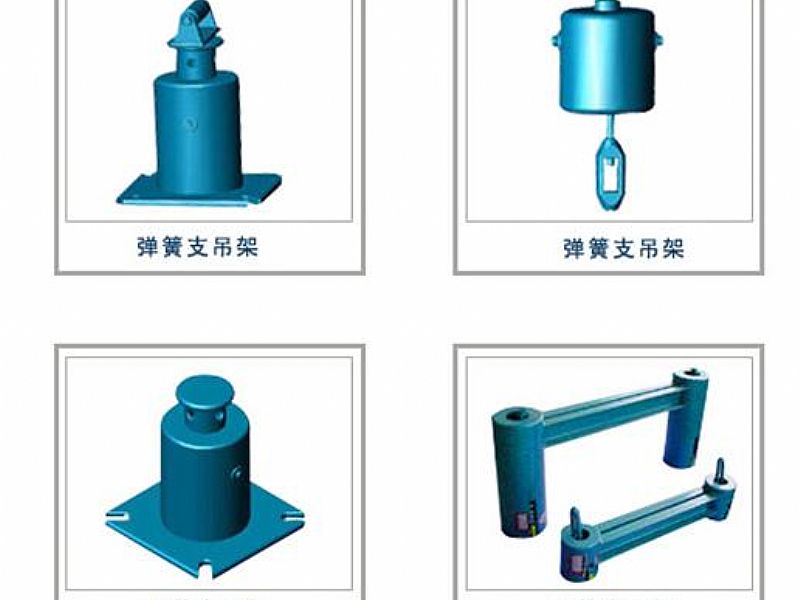

彈簧吊架根據安裝形式分為中間連接吊架彈簧TH1上下連接吊架彈簧TH2、支架彈簧TH3三種型號。
TH1又分為A、B、C三種類型；
TH1A(T1)為單耳連接吊架彈簧；
TH1B(T2)為雙耳連接吊架彈簧；
TH1C為螺紋連接吊架彈簧；
這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。
TH2(T3)彈簧吊架適用于安裝在鋼梁上；
TH3(T4)彈簧吊架主要用于擱置在基礎、鋼梁、樓板上；
T5 并聯懸吊型。
