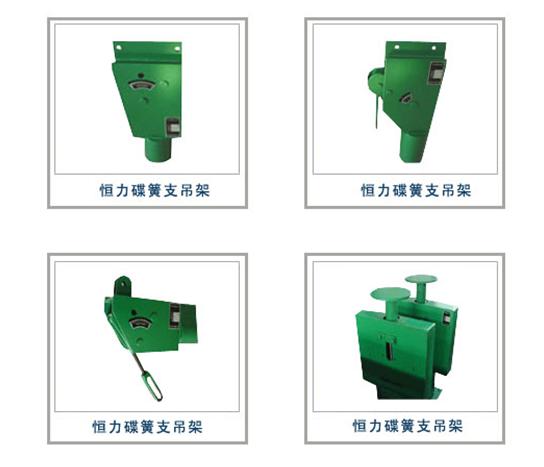

恒力碟簧支吊架
目前，國內外設計、制造的各種型式的恒力彈簧支吊架由于采用了剛度小、無效功率高達65%的GB1239圓柱螺旋壓縮彈簧作為彈性儲能元件，因而導致該系列產品體積大、重量重、生產制造困難，施工安裝不便，尤其是重載荷、大位移的該系列產品中的圓柱螺旋壓縮彈簧的原材料采購及制造難度大，因而直接影響了該系列產品的性能和使用。
近年來，國內外采用組合式圓柱螺旋壓縮彈簧以增大彈簧剛度，該系列產品的體積、重量雖有所降低，但因其無效功率大、體積大、重量重、性能差，這一固有的問題仍未得到解決。
恒力碟簧支吊架是克服了恒力彈簧支吊架產品的諸多缺陷而研制成功的全新產品，是各種恒力彈簧支吊架的更新?lián)Q代產品。 恒力碟簧支吊架系列產品采用GB/T1972系列碟形彈簧組成的儲能組件，通過利用變力臂杠原理驅動機構，將小變形量和近似線性變化的載荷轉變?yōu)楹愣ㄝd荷，并對小變形量實級一級放大。其中垂直位移式型恒力碟簧支吊架在位移中將力分解和合成，以達到負載物垂直位移的目的。
適用范圍：
荷載范圍500－400000N, 位移范圍50－500mm, 溫度范圍－20℃～＋200℃。
支吊架型式載荷、位移一覽表 | ||||||
類 | 支吊架型式 | 最小容量 | 最大容量 | 彈簧吊架編號范圍與 | ||
位移T,mm | 載荷,N | 位移T,mm | 載荷,N | |||
平式 | PHA | Tmin=50 | 493 | Tmin=180 | 315991 | No.1-74 |
Tmax=200 | 123 | Tmax=400 | 142198 | |||
PHD | Tmin=60 | 7997 | Tmin=180 | 315991 | No.19-74 | |
300 | 1597 | 400 | 142198 | |||
立式 | LHA | Tmin=50 | 493 | Tmin=180 | 242834 | No.1-70 |
Tmax=200 | 123 | Tmax=400 | 109280 | |||
座式 | ZHA | Tmin=60 | 3655 | Tmin=160 | 58741 | No.14-51 |
Tmax=200 | 1098 | Tmax=400 | 23500 | |||
ZHB | Tmin=60 | 3655 | Tmin=130 | 72304 | No.14-51 | |
Tmax=200 | 1098 | Tmax=400 | 23500 | |||
